多孔挤压模具生产要素
日期：2017-07-01 人气：
内容提示： 铝挤压多孔模是提高生产效率的有效方法，最能影响多孔模生产的环节包括模具设计、模具制作、挤压生产和模具维修，本文简短介绍各环节的注意事项和生产经验。 1 模具设计…
铝挤压多孔模是提高生产效率的有效方法，最能影响多孔模生产的环节包括模具设计、模具制作、挤压生产和模具维修，本文简短介绍各环节的注意事项和生产经验。
1 模具设计
1.1 模具型腔缩水给定：
先按单孔缩水原则给出整体缩水（不同合金缩水率不同，如6063材质缩水率为1%），再按模孔摆放位置给出抵消模具弹变的预变形量，如图；
1.2 模具结构设计
1.2.1型腔放置
双孔型腔一般放置方法有：左右出料（对称或同向）和上下出料（对称或同向）。
三孔型腔一般放置方法有：三孔平放出料、品字形出料、倒品字形出料。
其它多孔型腔摆放基本按双孔和三孔原理放置。
对称出料：入料和出料完全一致，模具设计上长短不需考虑，挤压后锯为便于表面处理操作方便，需使用多个不同的料框存放素材，影响后锯人员工作效率。
同向出料：各孔出料方向一致，不需要在后锯进行特别区分，后锯人员操作比较简单，但对设计流速要求高，各孔出料长短较难控制。
1.2.2分流孔设计
现有多孔模最常用多孔单独供料和多孔整体供料两种结构。如图：
多孔单独供料结构（图3）：挤压时先把整棒分成两支一模一样的仿形棒，再进入分流孔。优点：各孔出料长短差异小，模具防弹变能力强。缺点：经济性较低。相对其它结构需要更大的模具规格，同规格铝棒直径生产型材外截圆小。
多孔整体供料结构（图4）：挤压时铝流直接进入各分流孔，通过单独的焊合室达到各型孔的供料平衡。优点：经济性高，模具设计时布孔方便。缺点：各孔出料长短差异大，需要更高的加工精度；模具防弹变能力较弱。
1.2.3桥厚设计
桥厚（图6）与桥跨（5）成正比。桥跨越长，桥厚越厚，模具需更好的强度保证，模具规格随之增大，挤压力也会增加，因此只需保证足够铝流焊合，桥跨越短越好。
1.3 工作带给定
个人认为型材流出快慢主要靠分流孔的配比，工作带只作为辅助成形，但是“U”字型料的开口，“T”字形部位色差和大平面表面质量与工作带给定有较大关系。工作带比例一般在壁厚的1.2——3.5倍。
1.4 材料选择
多孔模较单孔模前者在挤压过程中弹变更大，为模具的稳定及使用寿命提供好的基础，需要选用韧性较好的钢材。
2 制作加工
2.1 加工要点
大部分使用CNC加工，除慢走线割型腔、外圆，电火花加工下模工作带及清角。上模工作带需做出高低点；加工下模工作带时各孔需同时放电加工。模具配全止口采用间隙配合，配合间隙一般在0.02mm——0.06mm之间。
2.2 热处理要点
硬度保持在48——50HRC之间，模具上任意位置硬度相差在2HRC之间。注意硬度检测时取点位置，避免影响模具强度和贴合支撑。
3 挤压工艺
3.1 挤压工艺参数
多孔模最容易出现出料长短不均，为不影响修模判断，挤压工艺必须按标准执行。模具各位置点温度差异在5℃以内。通过调整挤速和铝棒温度来达到出口温度持续一致，6063材质挤压出口型材温度控制在520℃——530℃。挤压速度（挤压机主缸前进速度）应按阶段调整，订单完成前最后两支棒进行提速，记录提速后情况，找寻最大挤压速度，我司目标型材流出速度为30m/min。

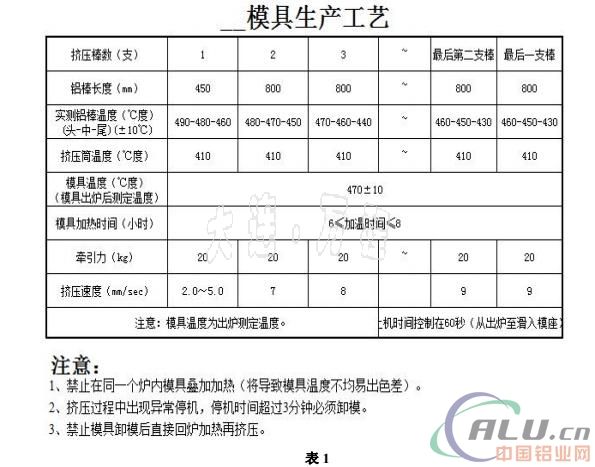

我司挤压参数如表
3.2 分料装置使用
为防止在挤压过程中各孔挤出的型材出现相互刮擦现象，需要在接料台安装多组分料装置，给每支挤出的型材创造一个单独的运动区间，避免相互接触，减少因擦划伤造成的报废。如图7
3.3 冷却风速调整：
型材在接料台流出时常会出现刀弯现象，造成各孔型材分料后再重叠在一起，同时矫直拉伸率会变大才能削除刀弯现象，造成型材擦划伤、矫直过度表面桔皮和尺寸达不到要求。为达到同时冷却，可在接料台加装气管或出口使用氮气冷却方式。
4 模具维修
多孔模最大问题在于各孔出料长短和壁厚不均，模具维修第一步要仔细检查模具，确认各模孔完全符合图纸要求，再做修模方案，模具维修理念为以快修慢、先修长短再修形状。
5 结束语
影响多孔模出料原因有设计因素、模具加工、挤压设备精度、工艺和操作等原因，其中模具加工、挤压设备精度、工艺和操作都可以直接管控，确保符合标准，只有这样才能真实反映模具设计问题以及后续的稳定生产。根据几年的生产跟踪，多孔模生产较单孔模效率提升50%以上，特别是单次订单量大的型材，多孔挤压效率远远超出单孔挤压效率，因此多孔模生产对生产效率提升有较大优势。
每家公司都有自己的主打产品，但也有很多产品单次订单量不多，如单次订单量少，用双孔模挤压棒数过少会造成生产成本过高，未来可能实现一模多型的模具，特别是现有穿条隔热料，两个穿条子件一般都会同时接到订单，若能实现一模多型，可以减少生产中的很多流转环节。
因此多孔模的开发仍有很大的发展空间，也有很多技术提升空间，需要同行业相互沟通，共同努力，推动铝行业发展。
